Socket 总结 from 极客时间 - 趣谈网络协议

Talk is cheap, show me the code

Socket 编程

基于TCPUDP协议。

可以理解为,弄一根网线,一头插在客户端,一头插在服务端,然后进行通信。在通信之前,双方都要建立一个socket

socket 参数

能够设置的参数, 也只能是端到端协议之上网络层传输层的。

  • AF_INET: IPv4
  • AF_INET6: IPv6
  • TCP: SOCK_STREAM( 数据流 )
  • UDP: SOCK_DGRAM( 数据报 )

基于 TCP 协议IDE Socket 程序函数调用过程

  • 服务端
    • TCP 的服务端要先监听一个端口, 调用bind函数, 给这个 Socket 赋予一个 IP 地址和端口
      • 端口: 通过端口找到应用程序
      • IP: 可能有多个网卡(只有发给这个网卡的包才会给你)
    • 调用listen函数进行监听, 即是TCP的状态图里面的listen状态
    • 内核中, 为每个Socket维护两个队列
      • 一个是已经建立了连接的队列, 这时候连接三次握手已经完毕, 处于established状态
      • 一个是还没有完全建立连接的队列, 三次握手还没完成, 处于syn_rcvd状态
    • 调用 accept 函数, 拿出一个已经完成的连接进行处理. 如果没有完成, 等待
  • 客户端
    • 调用 connect 函数发起连接(三次握手
      • IP 地址
      • 端口号
    • 内核会给客户端分配一个临时的端口
    • 握手成功, 服务端的 accept 就会返回另一个 Socket

两个 Socket

知识点:监听的Socket和真正用来传数据的Socket两个不同的 Socket

  • 监听Socket
  • 已连接Socket

连接成功后

双方通过 readwrite 函数来读写数据, 就像往一个文件流里面写东西一样

Socket 函数调用过程

SocketLinux 中就是以文件形式存在的.

在内核中,Socket 是一个文件,那对应就有文件描述符. 每一个进程都有一个数据结构 task_struct, 里面指向一个文件描述符数组, 来列出这个进程打开的所有文件的文件描述符. 文件描述符是一个整数, 是这个数组的下标.

这个数组中的内容(下标是文件描述符)是一个指针, 指向内核中所有打开的文件的列表. Socket 对应的 inode 不像真正的文件系统一样, 保存在硬盘上的, 而是在内存中的(叫做in-core inode). 在这个 inode 中, 指向了Socket在内核中的 Socket结构.

Socket 结构

  • 发送队列
  • 接收队列

两个队列保存的是一个缓存sk_buff. 这个缓存里面能够看到完整的包的结构.

基于 UDP 协议的 Socket 程序函数调用过程

UDP没有连接的, 不需要调用listenconnect.

UDP仍然需要IP端口号, 所以需要bind.

UDP没有维护连接状态的, 不需要没对连接建立一组Socket, 而是只要有一个Socket, 就能够和客户端通信.

因为没有连接状态, 每次通信的时候, 都调用sentorecvfrom, 都可以传入IP地址和端口号.

服务器如何提高连接并发数

最大连接数

四元组来标识一个 TCP 连接.

1
{本机 IP, 本机端口, 对端 IP, 对端端口}

服务端可以一个端口来监听,只有客户端IP和客户端端口是可变的.

最大 TCP 连接数 = 客户端 IP 数 x 客户端端口数.

  • IPv4
    • IP数最大: 2^32
    • 端口数最多: 2^16

理论上服务器单机最大 TCP 连接数为 2^48.

限制

  • 文件描述符限制: Socket都是文件, 首先要通过ulimit配置文件描述符的数目.
  • 内存: 每个TCP链接都要占用一定内存, 操作系统是有限的.

解决方案

  1. 将项目外包给其他公司(多进程方式)

    创建子进程, 将基于已链接Socket的交互给这个新的子进程来做.

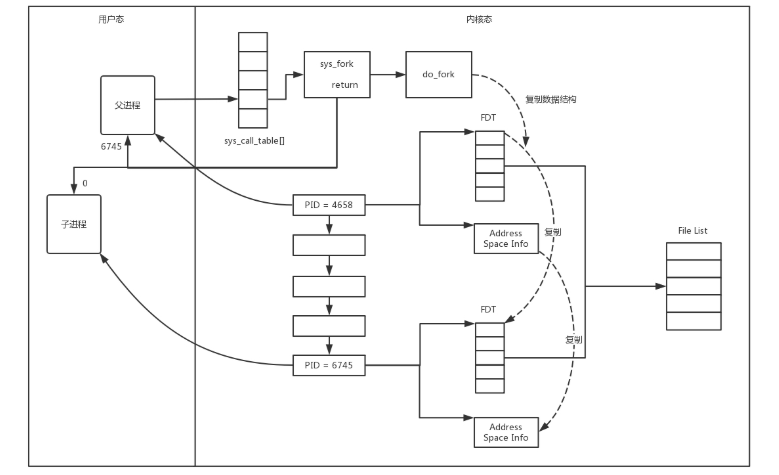

    在 Linux 下,创建子进程使用 fork 函数.通过名字可以看出,这是在父进程的基础上完全拷贝一个子进程.在 Linux 内核中,会复制文件描述符的列表,也会复制内存空间,还会复制一条记录当前执行到了哪一行程序的进程.显然,复制的时候在调用 fork,复制完毕之后,父进程和子进程都会记录当前刚刚执行完 fork.这两个进程刚复制完的时候,几乎一模一样,只是根据 fork 的返回值来区分到底是父进程,还是子进程.如果返回值是 0,则是子进程;如果返回值是其他的整数,就是父进程.

    因为复制了文件描述符列表, 文件描述符都指向整个内核统一的打开文件列表. 因而父进程刚才因为accept创建的已连接Socket也是一个文件描述符, 同样也会被子进程获得.

    • 子进程通过这个已连接Socket和客户端进行互通
    • 通信完毕之后, 退出进程.
    • 因为父进程知道子进程的ID(fork后父进程获取返回值), 通过 ID 查看子进程是否完成.
  2. 将项目转包给独立的项目组(多线程方式)

    多进程: 每次接一个项目,都申请一个新公司,然后干完了,就注销掉这个公司,实在是太麻烦了.毕竟一个新公司要有新公司的资产,有新的办公家具,每次都买了再卖,不划算.

    通过pthread_create创建一个线程. 在task列表会创建一项, 但是很多资源, 如文件描述符列表, 进程空间, 还是共享的. 只不过多了一个引用.

    1555418853419

    c10k:新来一个TCP连接, 就需要分配一个进程或者线程. 一台机器无法创建很多进程或者线程,c10k它的意思是一台机器要维护 1 万个连接,就要创建 1 万个进程或者线程,那么操作系统是无法承受的.如果维持 1 亿用户在线需要 10 万台服务器,成本也太高了.

    进程和线程类比
    • 创建进程: 成立新公司, 购买新办公家具.
    • 创建线程, 在同一个公司成立项目组.
  3. 一个项目组支撑多个项目(IO 多路复用, 一个线程维护多个 Socket )

    Socket是文件描述符, 某个线程盯的所有Socket, 都放在一个文件描述符集合fd_set项目进度墙, 调用select函数来监听文件描述符集合是否有变化. 一旦有变化, 就会依次查看每个文件描述符.

    发生变化的文件描述符在 fd_set 对应的位都设为1, 表示Socket可读或者可写, 从而可以进行读写操作, 然后再调用select, 接着盯着下一轮的变化.

  4. 一个项目支撑多个项目(IO 多路复用, 从”派人盯着”到”有事通知”)

    select是通过轮询的方式, select所能监控的数量有FD_SETSIZE限制.

    1
    如果项目进度方式变化, 不需要监控, 而是主动通知项目组, 然后项目组再根据项目进展情况做相应的操作

    能完成这件事情的函数叫epoll, 是通过注册callback函数的方式, 当某个文件描述符发生变化的时候, 就会主动通知.

    假设进程打开了 Socket m, n, x 等多个文件描述符,现在需要通过 epoll 来监听是否这些 Socket 都有事件发生.其中 epoll_create 创建一个 epoll_create 创建一个 epoll 对象,也是一个文件,也对应一个文件描述符,同样也对应着打开文件列表中的一项.在这项里面有一个红黑树,在红黑树里,要保存这个 epoll 要监听的所有 Socket.

    当 epoll_ctl 添加一个 Socket 的时候,其实是加入这个红黑树,同时红黑树里面的节点指向一个结构,将这个结构挂在被监听的 Socket 的事件列表中.当一个 Socket 来了一个事件的时候,可以从这个列表中得到 epoll 对象,并调用 call back 通知它.

    epll被称为解决c10k问题的利器
